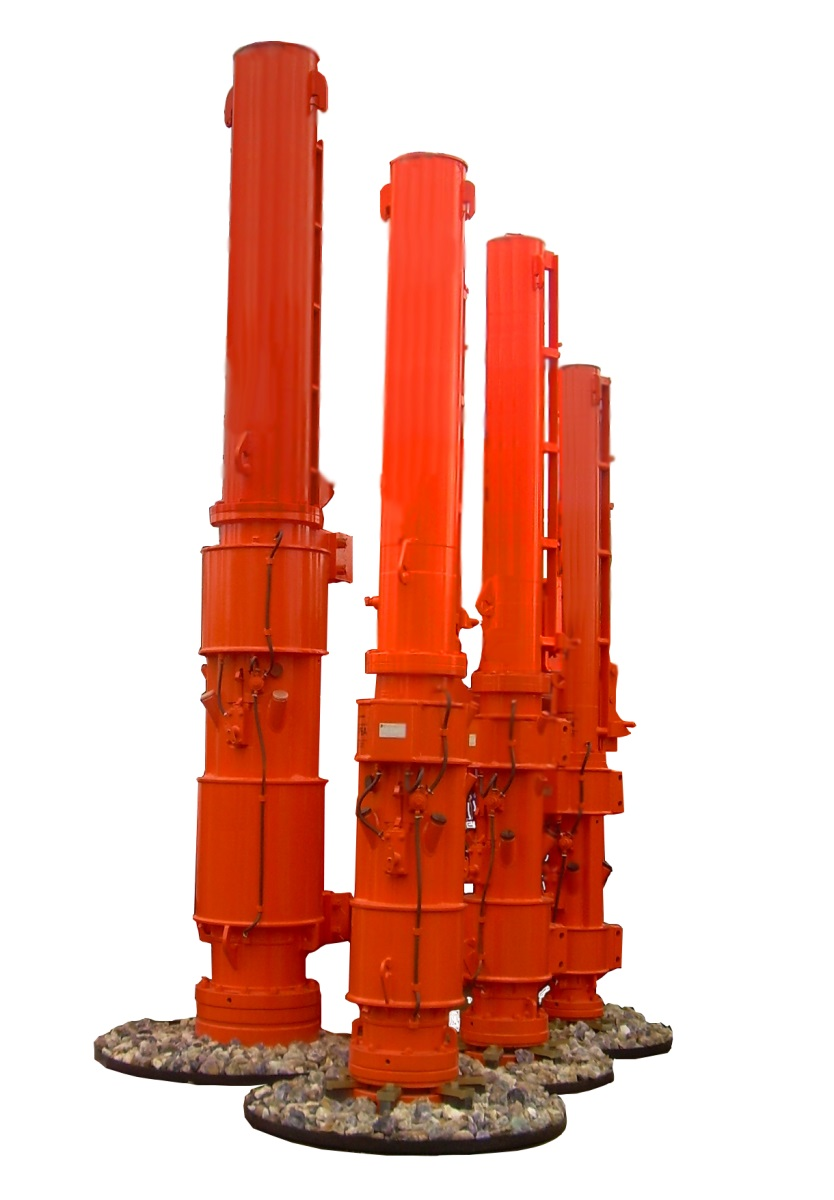

Трубчатые дизельные сваебойные молота

Трубчатые дизельные сваебойные молота отличаются высокой надежностью, экономичностью и лучшим соотношением энергии удара к массе молота и ударной части.

    В России изготавливаются трубчатые дизельные молота с массой ударной части 600 (500), 1250,1800, 2500, 3500 и 5000 кг. За рубежом (в Германии, США и Китае) изготавливают и более тяжелые трубчатые дизельные молота подробнее читайте в нашей статье «Тяжелые сваебойные молота»

    В отличии от молотов штангового типа, у которых ударной частью является цилиндр, ударная часть трубчатых молотов представляет собой подвижный поршень. Цилиндр же молота остается в процессе работы в относительно неподвижном состоянии и обеспечивает заданное направление возвратно поступательного движения ударной части, а также служит рабочим цилиндром двигателя. Молот такого типа имеет два поршня верхний ударный и нижний передающий удар на сваю – шабот.

Конструкция трубчатого дизельного молота

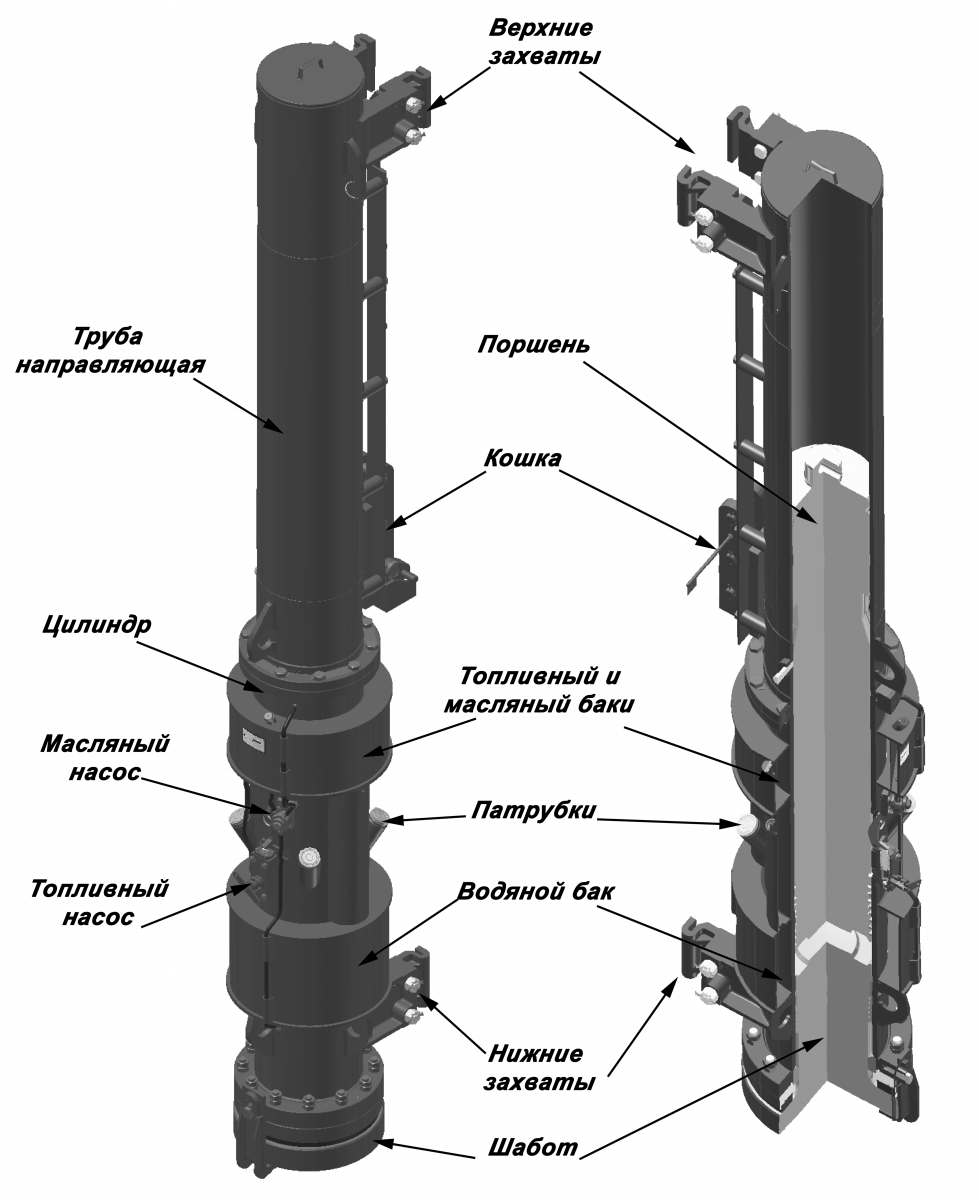

    Молот состоят из следующих основных частей: поршня 1, цилиндра 37, кошки 27, трубы направляющей 29, шабота 9, насоса топливного 5, насоса масляного 36 и наголовника

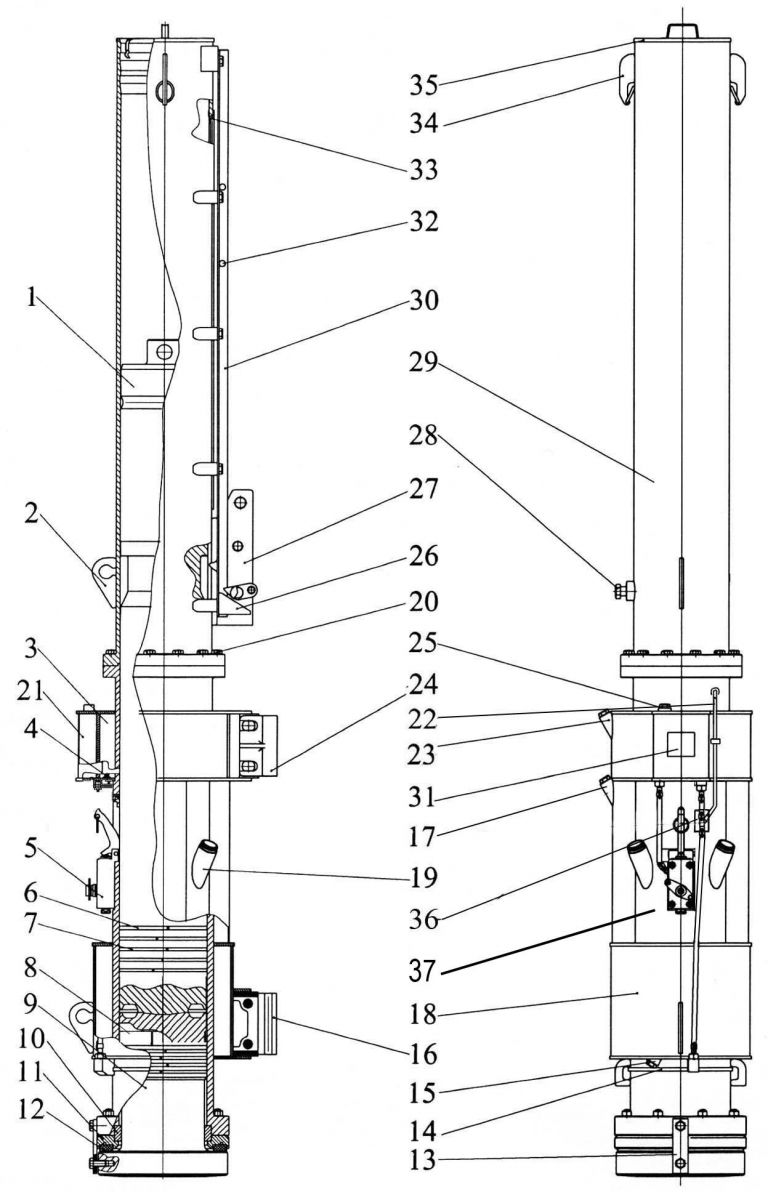

Молот типа МСДТ1-1800 (СП76А)

1–поршень; 2–ушко; 3–бак топливный; 4–фильтр; 5–насос топливный; 6–кольцо-ловитель; 7–кольцо компрессионное; 8–подшипник верхний; 9–шабот; 10–подшипник нижний; 11–кольцо амортизатора; 12–амортизатор; 13–планка; 14–маслопровод для смазки шабота; 15–горловина сливная; 16–захват левый; 17, 23, 25–горловина заливная; 18–бак водяной; 19–патрубок выхлопной; 20–болт; 21–бак масляный; 22–маслопровод для смазки поршня; 24–захват правый; 26–упор взвода; 27–кошка; 28–болт стопорный; 29–труба направляющая; 30–направляющая кошки; 31–табличка; 32–упор сброса; 33–крышка продольного паза; 34–ухо; 35–крышка; 36–насос масляный; 37 - цилиндр

Принцип работы трубчатого дизельного молота

    Большинство трубчатых дизельных молотов работают по принципу ударного распыла топлива.

    Основной рабочей (ударной) частью молота является поршень, который движется в трубе-цилиндре и ударяет по шаботу, закрывающему цилиндр снизу. Шабот передает удар поршня на сваю и является наиболее нагруженной деталью, работающей при значительной температуре.

    Молот работает автоматически по схеме двухтактного двигателя. При подъеме поршня свежий воздух засасывается в цилиндр. При ходе поршня вниз часть воздуха выходит из цилиндра до тех пор, пока поршень не закроет выхлопные отверстия. Цикл продувки цилиндра заканчивается.

    При дальнейшем движении поршня вниз происходит сжатие воздуха в рабочем цилиндре. В то же время поршень воздействует на рычаг привода насоса, и насос подает определенное количество топлива в цилиндр (на шабот молота). В конце сжатия в цилиндре резко повышается давление и температура воздуха. Сжатие воздуха создает первоначальное давление на сваю, способствующее ее погружению. При ударе поршня по шаботу происходит основное погружение сваи и одновременно распыливается и начинает гореть топливо в камере сгорания. Образующиеся газы резко повышают давление в камере, поршень подбрасывается вверх, а свая получает дополнительный толчок вниз, увеличивающий ее погружение.

    При ходе поршня вверх открываются выхлопные отверстия, выходят отработанные газы, и снова начинается цикл продувки цилиндра. Достигнув верхней точки хода, поршень снова падает вниз, повторяя цикл до тех пор, пока молот не будет остановлен.

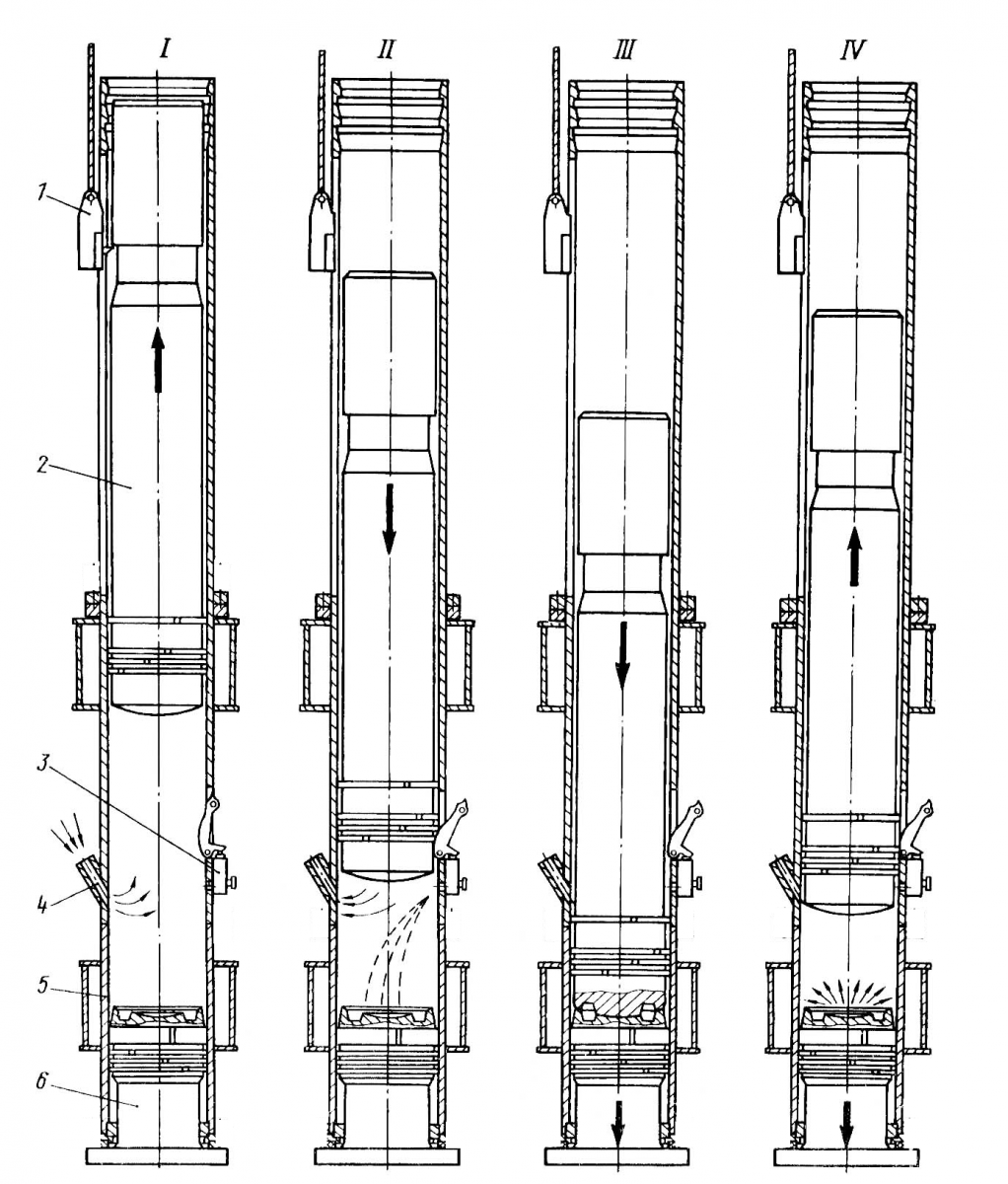

Схема работы молота

1- кошка; 2- поршень; 3- насос топливный; 4- патрубок выхлопной; 5- цилиндр;6- шабот;

I – подъём поршня (пуск), продувка цилиндра; II – конец продувки, подача топлива; III – конец сжатия, удар по шаботу, горение топлива; IV – конец горения топлива, выхлоп, начало продувки.

    Высота хода поршня зависит от величины погружения сваи при ударе и количества подаваемого топлива. При большом погружении сваи в начале забивки ход поршня наименьший, поэтому, если забивается слишком легкая свая в слабый грунт, молот может не запуститься даже после многих попыток пуска. В этом случае нужно применить более легкую модель молота.

Особенности конструкции трубчатых дизельных молотов, предлагаемых ООО «Завод сваебойного оборудования»

• Конструкция камеры сгорания имеет форму открытой торы, то обеспечивает эффективное смешивание сжимаемого воздуха с топливом и предотвращает разрушение ударных частей молота.
• В конструкции молота предусмотрен отдельный масляный насос, улучшающий работу молота и увеличивающий ресурс молота. Масляный насос снабжен съемной рукояткой для принудительного или предварительного смазывания рабочих поверхностей молота до его запуска.
• Поршневые кольца молота изготовлены из высокопрочного чугуна, имеющие высокие показатели надежности и долговечности при значительно лучших антифрикционных значениях по сравнению со стальными кольцами.

    По желанию заказчика ООО "Завод сваебойного оборудования" проводит дополнительные доработки и усовершенствования базовой конструкции трубчатого дизельного сваебойного молота, а именно: кошка может быть снабжена устройством принудительного ручного взвода, увеличенным баком водяного охлаждения, вихревой камерой сгорания, наголовники молота могут быть оснащены полиуретановыми амортизаторами. Наголовники молота могут иметь различное квадратное и круглое сечение, а также специальные наголовники под шпунты Ларсена и другими доработками.
