Поставка канатных блоков для копра СП-49Д

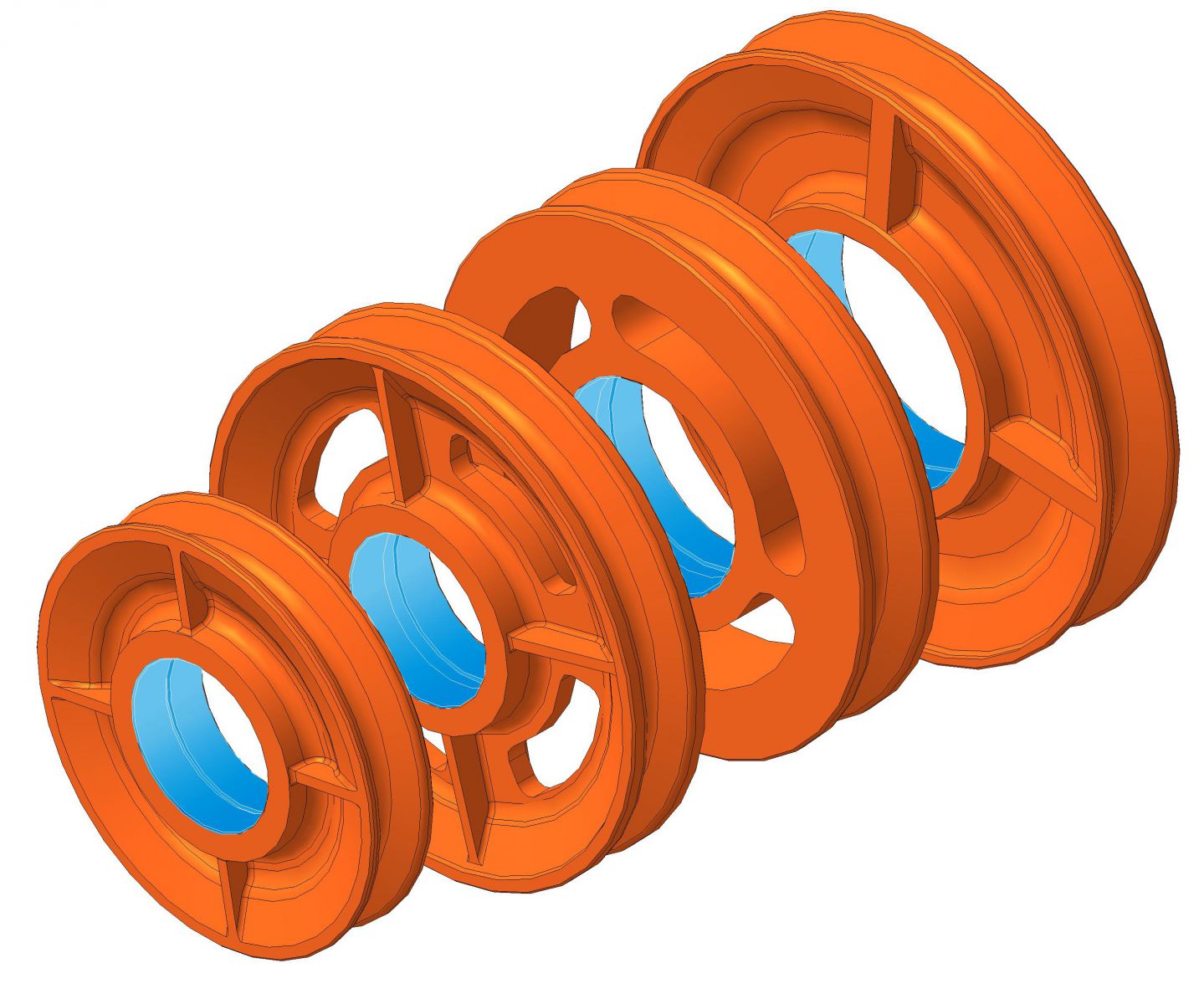

ООО «Завод сваебойного оборудования» освоил выпуск усиленных канатных блоков из прокатного листа всех типоразмеров применяемых сейчас и выпущенных ранее сваебойных копров СП-49Д.
В копрах СП-49Д применяются различные канатные блоки, отличающиеся геометрическими размерами, которые зависят от нагрузок, которые они испытывают в процессе работы.

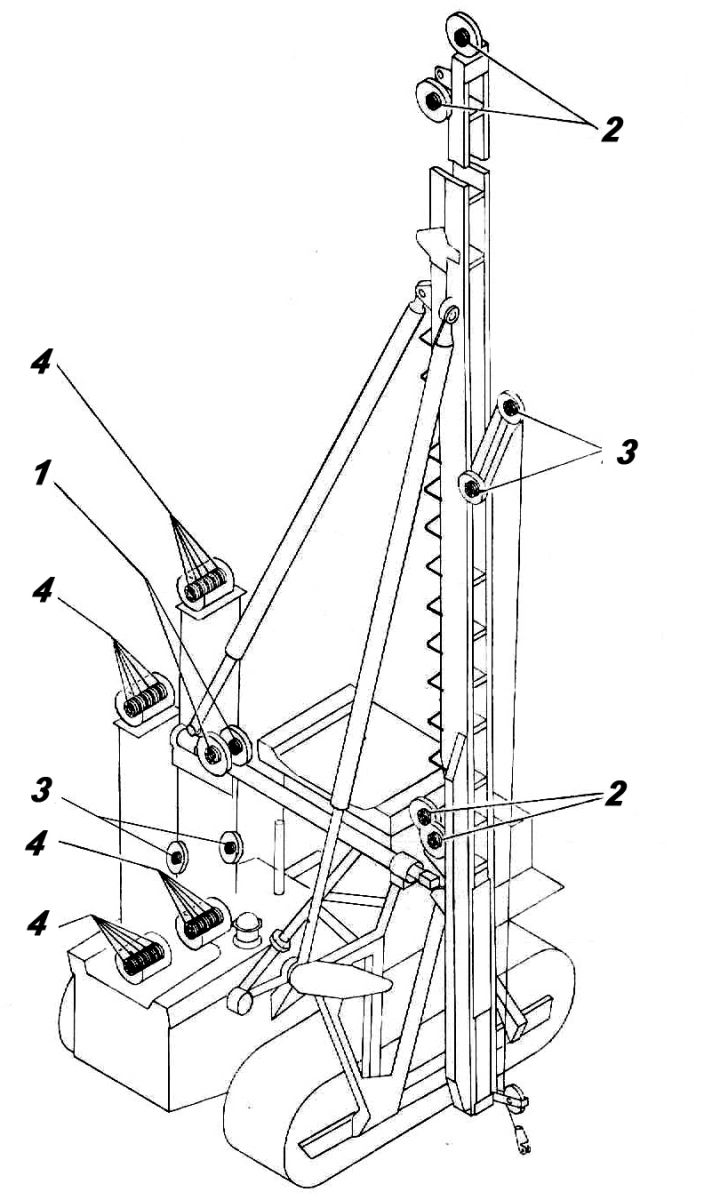

Схема расположения канатных блоков на копре СП-49Д

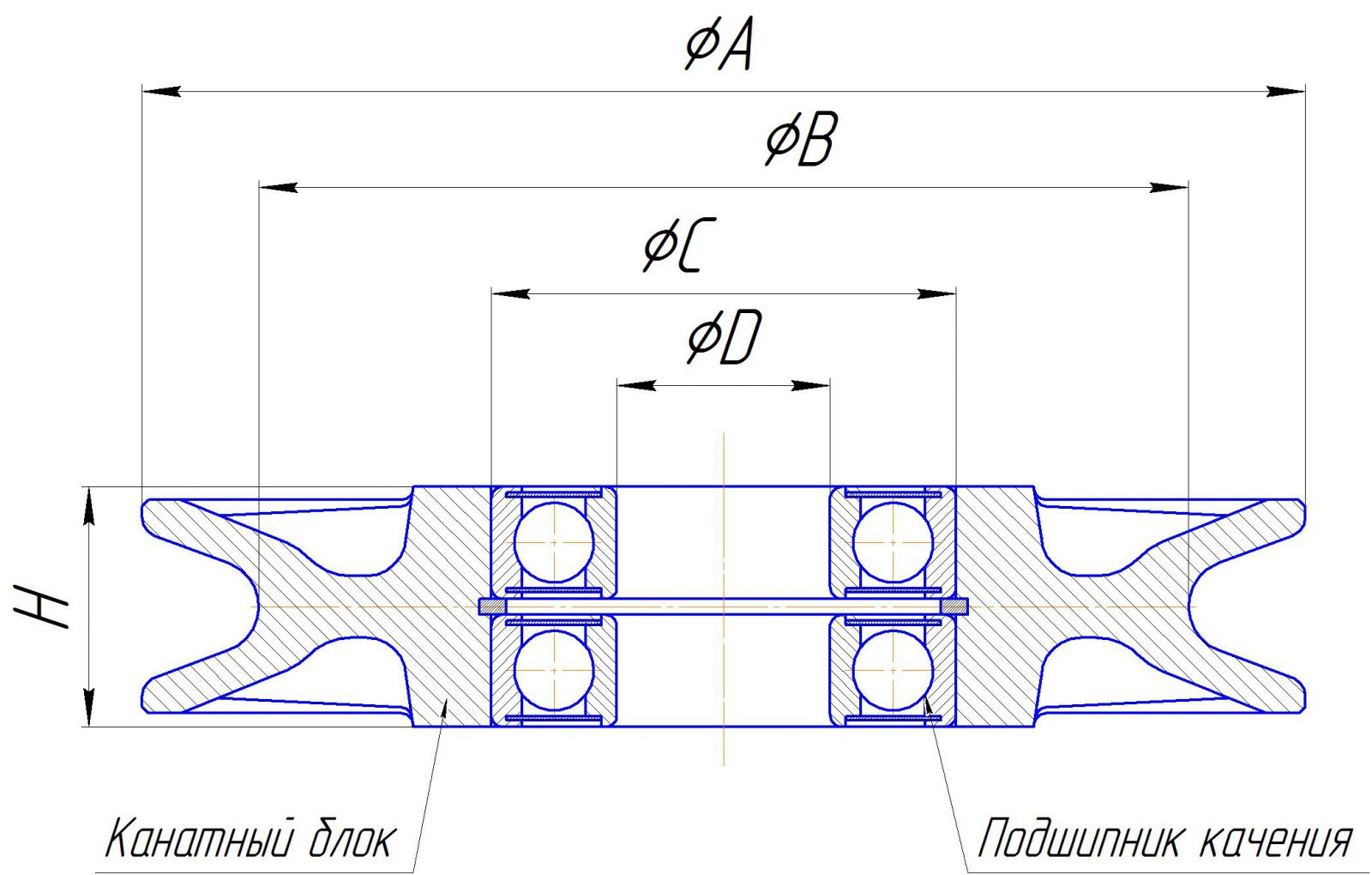

Для определения обозначения канатного блока рекомендуем Вам воспользоваться габаритным чертежом и размерной таблицей, также обратите внимание что у копров СП-49Д и СП-49В изготовленных в разные года канатные блоки полиспастов подъема молота и сваи (поз 4) были разного диаметра:
|
Обозначение |
ТГ502АХЛ -05.00.006 |
СП49А-06.02.001 |
СП49А-00.01.000А |
СП49А-00.02.000А |
СП49А-00.03.000А |
|
Номер на схеме |
4 |
4 |
1 |
2 |
3 |
|
Размер А |
425 |
475 |
380 |
380 |
300 |
|
Размер B |
358 |
400 |
320 |
320 |
240 |
|
Размер C |
180 |
150 |
150 |
120 |
120 |
|
Размер D |
100 |
85 |
85 |
55 |
55 |
|
Размер H |
72 |
68 |
70 |
70 |
62 |
|
Подшипник |
60220 |
217 |
80217 |
80311 |
80311 |
|
Кол-во блоков на копер СП49Д/СП49Д14 |
20/24 |
20/24 |
2 |
4 |
4 |
