Наголовники для свай

Наголовники для свай предназначены для производства свайных работ при использовании сваебойных дизельных и гидравлических молотов.

 Основные назначения применения наголовников:

  1. Координация воздействия ударной части молота на забиваемый свайный элемент (сваю, трубу, шпунт и т.п.). Свайный элемент должен располагаться точно по центру удара молота. В противном случае возникают сильные изгибающие моменты, которые могут привести к поломке свай.
  2.  Является промежуточным звеном между сваей и дизельным молотом, компенсирующее жесткие воздействия удара молота на оголовок сваи. Для этого применяются деревянные и полиуретановые прокладки, смягчающие и растягивающие по времени импульсные удары молота по оголовку сваи

Так как через свайный наголовник производится передача всей энергии удара молота на сваю, к его конструкции предъявляются высокие требования надежности, поэтому для серийных дизельных молотов для погружения квадратных свай (самых распространённых при строительстве железобетонных свай) предусмотрено изготовление литых наголовников.

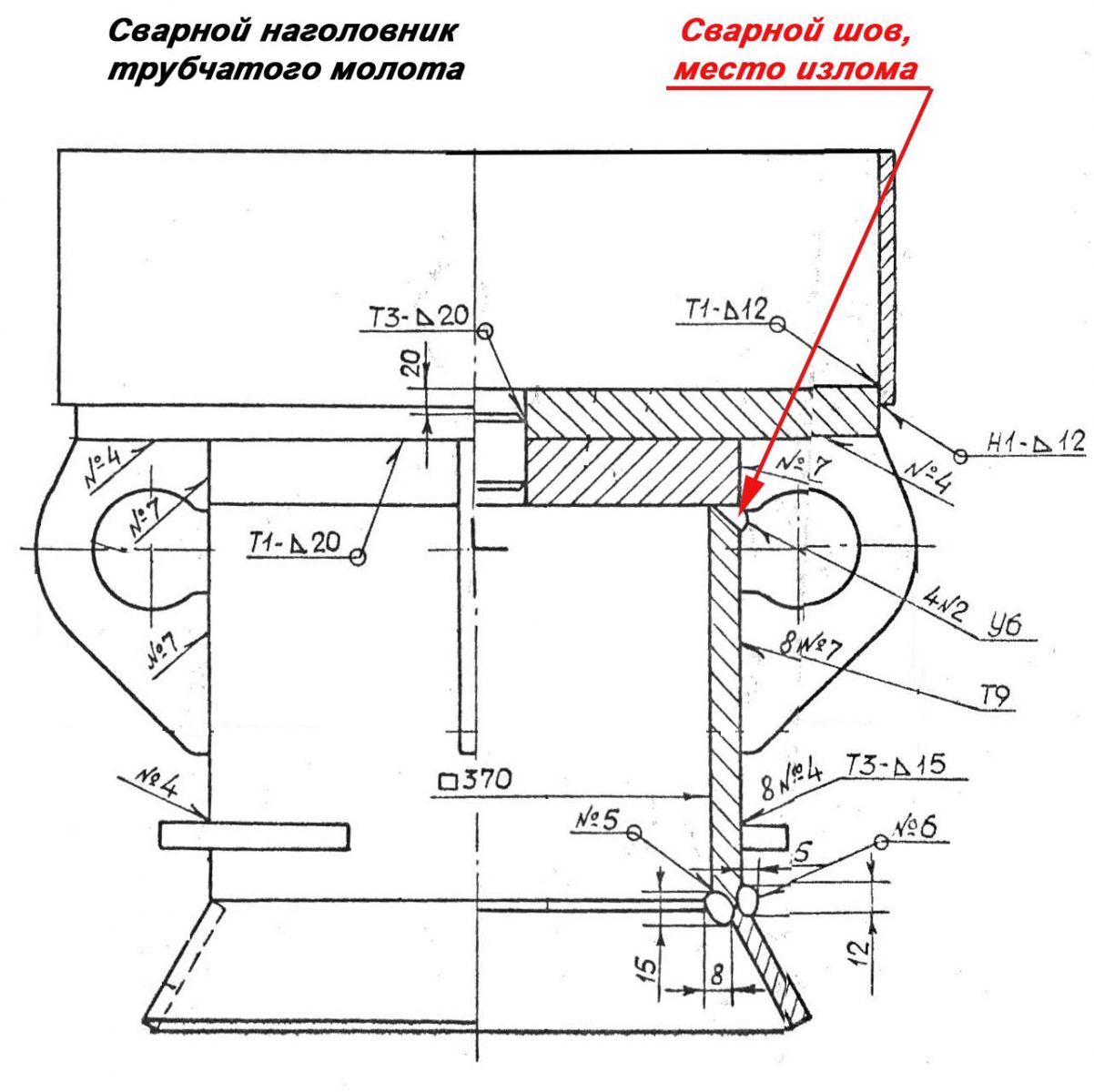

Литая конструкция свайных наголовников позволяют избежать разрушения за счет своей однородной структуры. Сварные швы из-за своей неоднородности структуры металла и высоких внутренних напряжений часто приводят к разрушению наголовника в особенности в местах стыка боковых направляющих и основной плиты.

Необходимо дополнительно отметить и отрицательную роль наголовника при расчете необходимой энергии удара молота при погружении сваи. Масса наголовника прибавляется к массе погружаемого свайного элемента, а соответственно увеличивается необходимая энергия удара молота для погружения системы «молот-наголовник свая-грунт». Это не позволяет делать тяжелые наголовники увеличивая их прочность за счет увеличения толщины металла.

Конструкция наголовников, предлагаемых нашим заводом отличается оптимальным соотношение массы наголовника и его прочности.  Наголовник дизельных и гидравлических молотов являются расходным материалом, тем не менее применение литых наголовник позволяет увеличить их срок службы.

ООО «Завод сваебойного оборудования» предлагает литые свайные наголовники следующей конструкции:

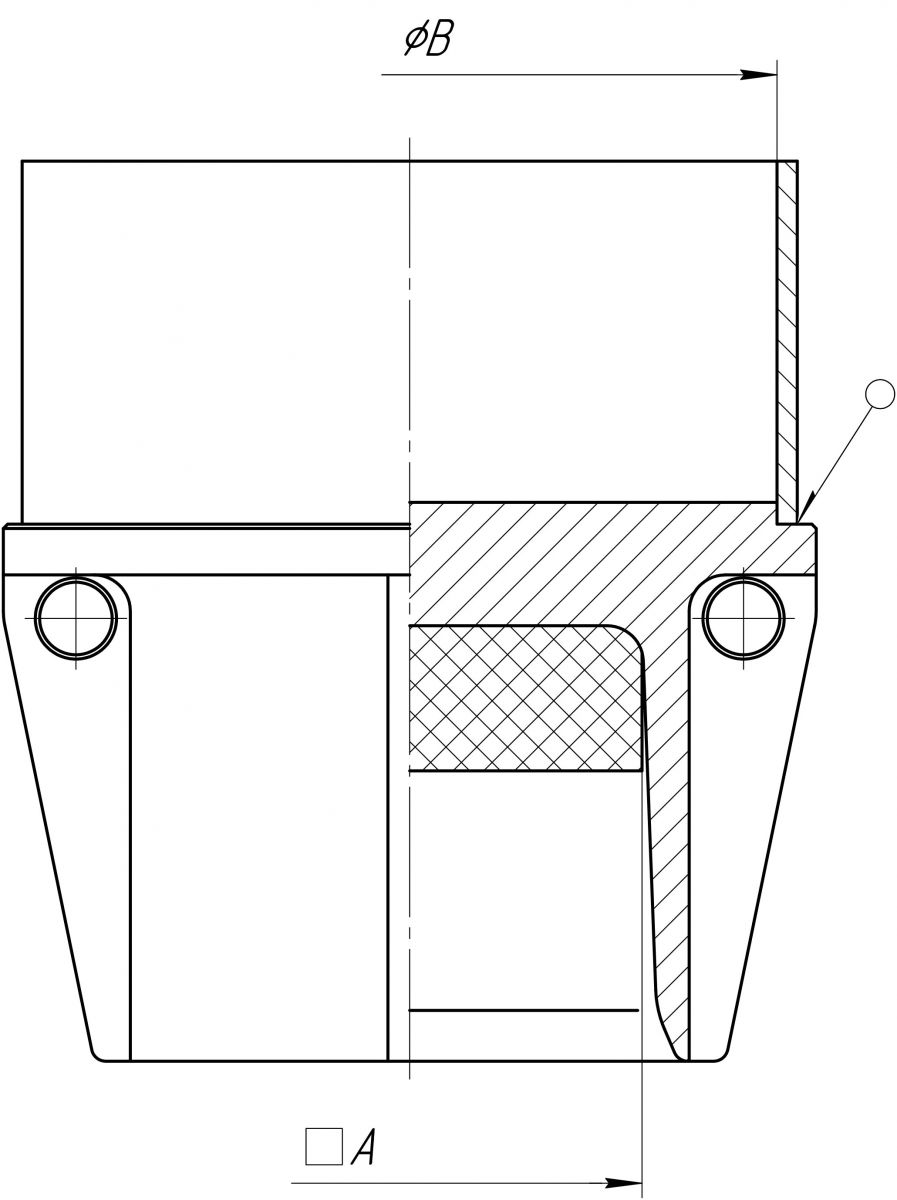

Для трубчатых дизельных сваебойных молотов

Обозначение литых свайных наголовников для трубчатых дизельных молотов:

Сечение сваи,

Размер А, мм

МСДТ1-1250

(СП75А)

В= 510 мм

МСДТ1-1800

(СП76А)

В= 540 мм

МСДТ1-2500

(СП77А)

В= 645 мм

МСДТ1-3500

(СП78А)

В= 725 мм

300х300

НС300/510-1

НС300/540-1

НС300/645-1

НС300/725-1

350х350

НС350/510-1

НС350/540-1

НС350/645-1

НС350/725-1

400х400

НС400/510-1

НС400/540-1

НС400/645-1

НС400/725-1



При необходимости в зависимости от применяемого сваебойного молота размер B верхней обечайки может быть изменен по согласованию с заказчиком.

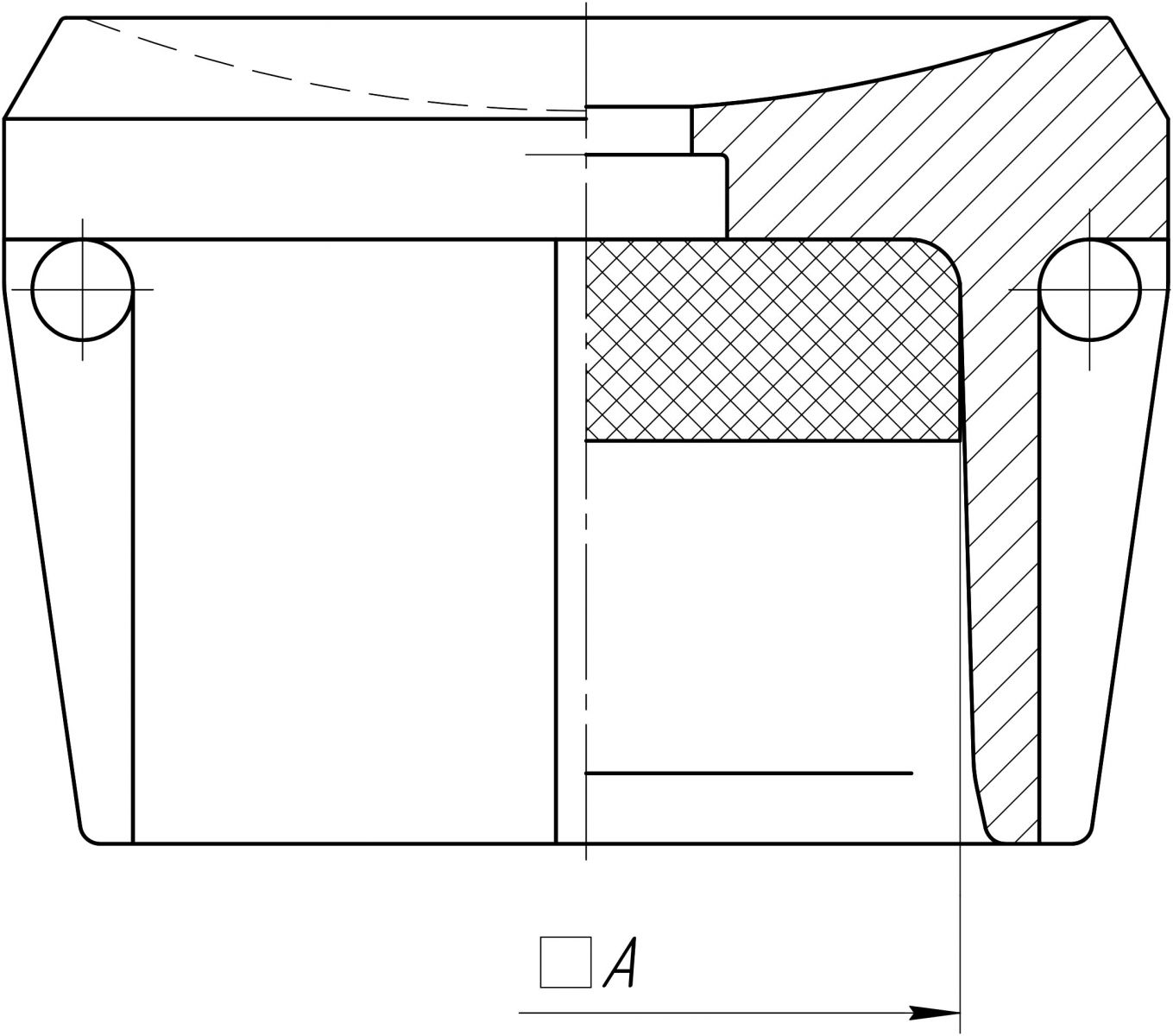

Для штанговых дизельных сваебойных молотов

Обозначение литых свайных наголовников для штанговых дизельных молотов:

Сечение сваи,

Размер А, мм

МСДШ1-2500 и МСДШ1-3000

(СП6ВМ и СП7)

300х300

СП6ВМ-01.00.002-03А

350х350

СП6ВМ-01.00.002-01

400х400

СП6ВМ-01.00.002-02

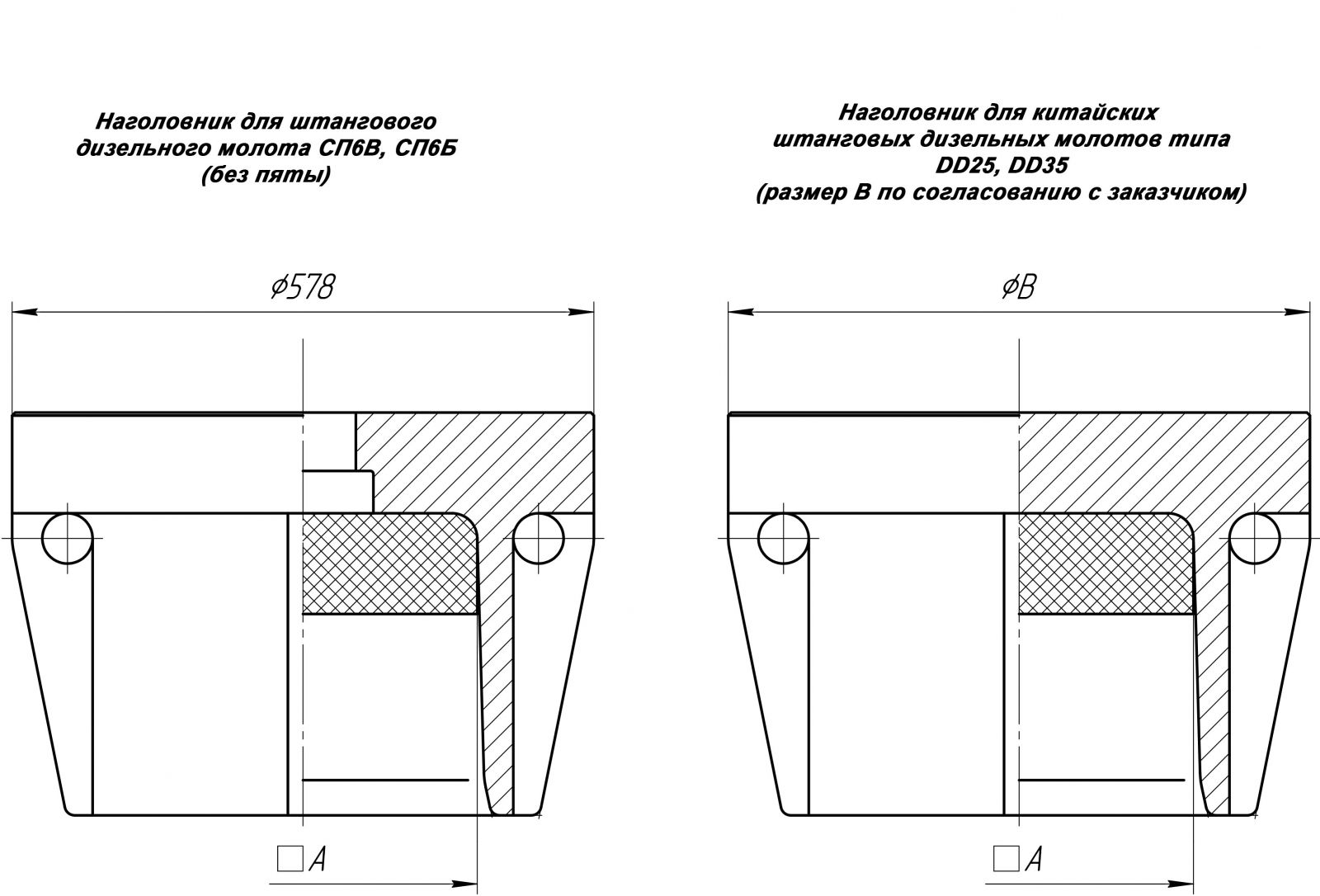

Также предлагаются свайные наголовники для штанговых дизельных молотов СП6В, СП6Б (конструкция штанговых молотов без пяты) и для дизельных штанговых молотов изготовленных в Китае типа DD25 и DD35.

Применение литых свайных наголовников экономически выгодно при массовой забивке квадратных железобетонных свай. Применение высококачественных амортизирующих прокладок между молотом наголовником и сваей из твердых деревянных пород или специальных полиуретановых амортизаторов приведет к увеличению срока службы наголовников.

Наголовники сварной конструкции

При несерийной (немассовой) забивке свай возможно применение наголовников сварной конструкции. Сварные наголовники обычно применяют при небольших объемах погружения свайных элементов, либо если невозможно или экономически нецелесообразно изготовить литой наголовник.



ООО «Завод сваебойного оборудования» предлагает следующие типы сварных наголовников

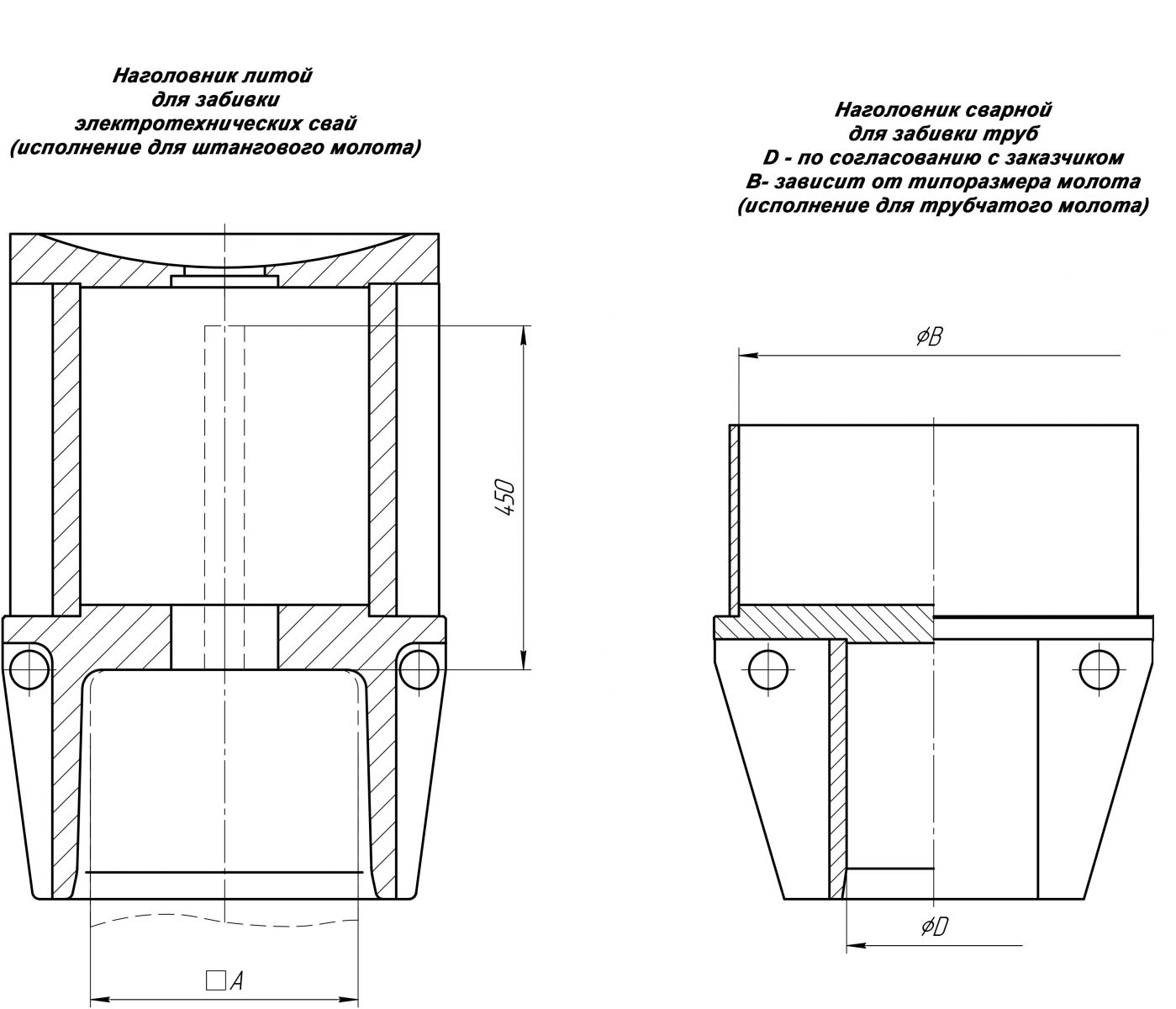

  1. Наголовники для электротехнических свай для трубчатых и штанговых дизельных молотов. В качестве базового используется литой наголовник для серийных молотов.
  2. Наголовник для погружения труб и шпунтов, в том числе шпунтов Ларсена.
  3. Наголовник для гидравлических сваебойных молотов отечественного и импортного производства типа СП7Г, МГ3ш, МГ5ш и т.п. по согласованным с заказчиком чертежам.
