Штанговые дизельные сваебойные молота

Штанговые дизельные сваебойные молота пользуются большой популярностью в связи с высокой надежностью, экономичностью и способностью погружать сваи на более мягких грунтах чем трубчатые  молота.

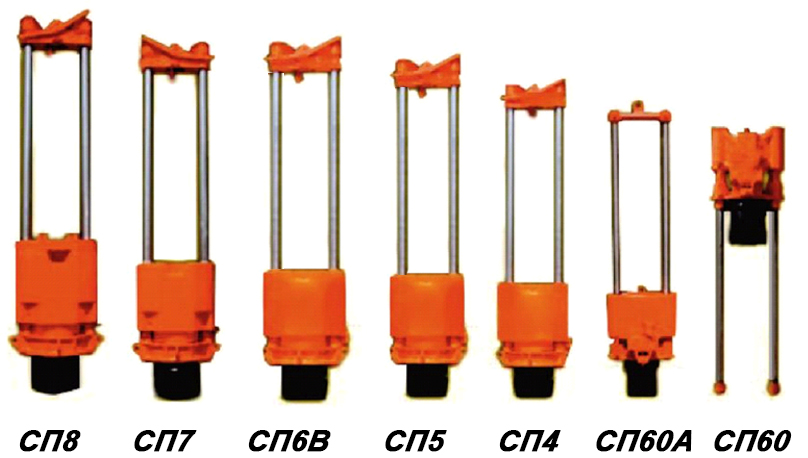

В России изготавливаются молота с массой ударной части 240, 250, 1250,1800, 2500, 3000 и 3500 кг. В Китае изготавливают и более тяжелые штанговые молота подробнее читайте в нашей статье «Тяжелые сваебойные молота»

Существенная отличительная особенность штанговых дизельных молотов в сравнении с трубчатыми состоит в том, что направляющие молота выполнены в виде двух штанг, обеспечивающих соосность цилиндра (ударной части) и поршня.

Также в отличии от трубчатых молотов, рабочий цилиндр которых все время находится в соприкосновении с поршнем, цилиндр штангового молота соприкасается с поршнем лишь на пути равном примерно четверти от общего хода (падения) ударной части. Такое конструктивное решение упрощает конструкцию молота, условия эксплуатации и технического обслуживания, а также улучшает его термодинамические показатели особенно при условии работы молота с повышенной (относительно трубчатого молота) степенью сжатия.

Конструкция дизельного штангового молота

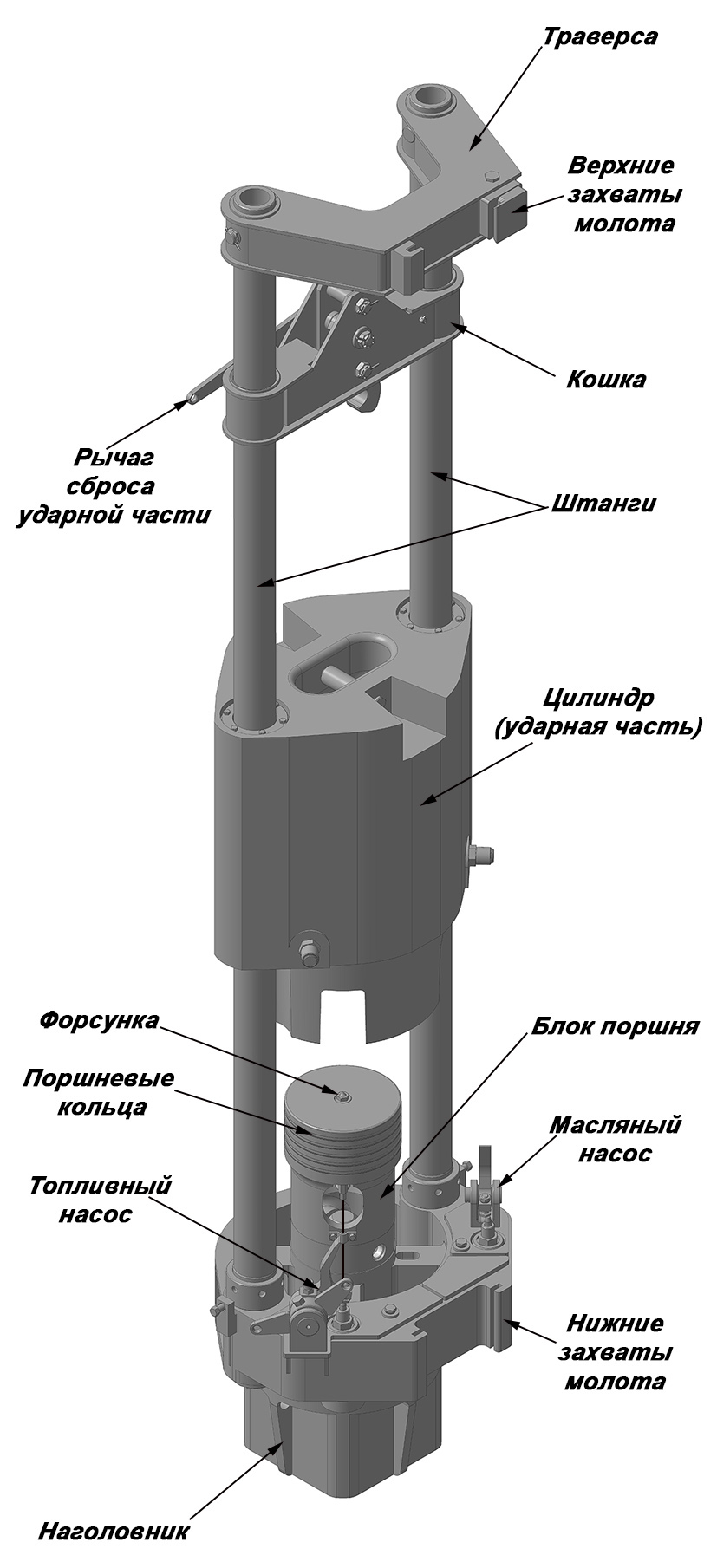

Штанговый молот дизельный состоит из следующих основных узлов: Блока поршня (поз 1) с шарнирной опорой – Пятой и Наголовником (поз 13), ударной части - подвижного рабочего Цилиндра (поз. 2), двух направляющих Штанг (поз. 3) с Траверсой (поз.5), механизмов подачи топлива и масла – Топливного и масляного насоса и механизма подъема ударной части – Кошки (поз. 4). Блок поршня (поз 1) включает Поршень с Компрессионными кольцами и Основание поршня. На верху Поршня установлена Форсунка, соединенная топливопроводом с плунжерным Топливным насосом высокого давления, питающимся из топливного резервуара. Основание поршневого блока опирается на шарнирную опору, состоящую из сферической Пяты и Наголовника, которые соединены Серьгой (поз 14) и Пальцем (поз. 12) с основанием поршня. Шарнирная опора обеспечивает направление удара по центру сваи в случае некоторого несовпадения осей молота и сваи. В основании блока закреплены нижние концы направляющих Штанг, верхние концы которых соединены Траверсой.

Молот сваебойный дизельный штанговый  МСДШ1-3000-01 (СП7)

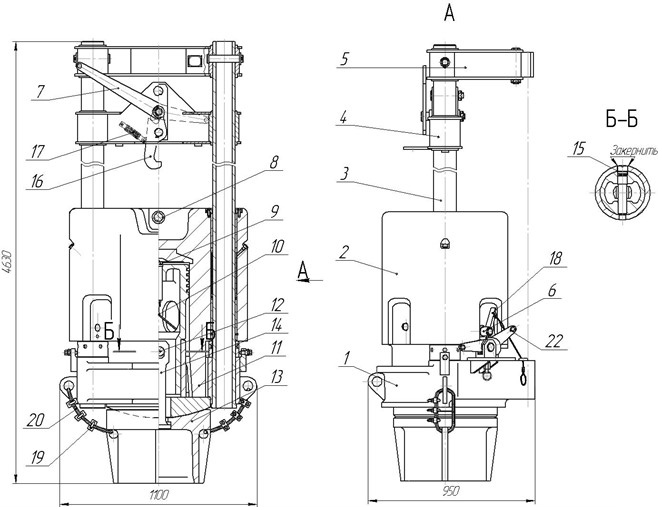

1–блок поршня; 2–ударная часть; 3–направляющие штанги; 4–кошка; 5–траверса; 6–штырь цилиндра; 7–рычаг сброса кошки; 8–валик; 9–форсунка; 10–топливопровод; 11–выступы; 12–палец;13–наголовник с пятой; 14–серьга; 15–пробка; 16–крюк; 17–пружина; 18–рычаг подачи топлива; 19–зажим; 20–канат; 22–рычаг

Работа дизельного штангового молота

По Штангам перемещается чугунный ударный цилиндр с камерой сгорания в донной части. На внешней поверхности цилиндра укреплен Штырь (выступающий стержень) (поз.6), воздействующий на Рычаг подачи топлива (поз.18) топливного насоса при падении ударной части вниз. Для управления топливным насосом при запуске молота в работу служит Рычаг регулировки подачи топлива (поз.22). Для запуска молота Кошку (поз.4), подвешенный к канату лебедки копра, опускают вниз для обеспечения автоматического зацепления крюка кошки за валик (поз.8) ударного цилиндра, после чего кошку и сцепленную с ней ударную часть поднимают лебедкой в верхнее крайнее положение. Далее поворотом вручную (через канат) рычага сброса (поз.7) освобождают от кошки ударный цилиндр, который под действием собственного веса скользит по направляющим штангам вниз.

При надвижении цилиндра на поршень воздух, находящийся во внутренней полости цилиндра, сжимается (в 16...30 раз), а температура его резко повышается (до 600 - 650°С). При нажатии штыря  цилиндра на приводной рычаг  топливного насоса дизельное топливо по топливопроводу  подается к форсунке и распыляется в камере сгорания, смешиваясь с горячим воздухом. При дальнейшем движении цилиндра вниз горячая смесь самовоспламеняется, и в то же мгновение цилиндр наносит удар по шарнирной опоре, наголовник которой надет на головку сваи. Расширяющиеся продукты сгорания смеси (газы) выталкивают ударную часть вверх и выходят в атмосферу. Поднимающийся рабочий цилиндр быстро теряет скорость, под действием собственного веса начинает опять падать вниз, и цикл повторяется. Дизель-молот работает автоматически до выключения топливного насоса.

Останавливают работающий молот поворотом рычага 22 веревками или отводом веревкой рычага 18.

Высота подбрасывания цилиндра зависит от отказа сваи и достигает наибольшего значения при наименьшем отказе.При достижении отказа сваи равного 1,0...1,5 см от десяти ударов, забивку сваи необходимо прекратить, так как работа молота на малых или нулевых отказах значительно сокращают срок службы молота.

Особенности конструкции штанговых дизельных молотов, изготавливаемых ООО «Завод сваебойного оборудования»

• Смазка поршневых колец осуществляется через два диаметрально-расположенных отверстия.
• Масляный насос имеет аналогичную конструкцию и принцип работы, как и топливный насос штангового дизельного молота
• Топливный насос снабжен сетчатым фильтром,  масляный насос имеет щелевой фильтр.
• Устанавливаются сферические самоцентрирующиеся наголовники.
• Штанговый молот комплектуется кошкой с облегченным сбросом ударной части.
• Применена оригинальная конструкция форсунок с улучшенным распылом топлива.

Также ООО «Завод сваебойного оборудования» предлагает услуги по установке Пригрузов на ударные части молотов типа СП6ВМ и СП7, а также на их китайские аналоги DD25 и DD35.
