Сваебойные молота.

В России сооружение фундаментов ударным способом является самым распространённым способом возведения свайных фундаментов. Данный способ подразумевает применение различных ударных механизмов – сваебойных молотов.

Все сваебойные молоты подразделяются по роду привода на механические, паровоздушные, дизельные, электрические (вибромолоты) и гидравлические молота. В последнее время в России самыми распространёнными являются дизельные сваебойные молота в виду оптимального соотношения цена/качество/производительность. Также часто на стройках можно увидеть и гидравлические молота, но их высокая стоимость не позволяет им занять лидирующее положение среди сваебойных молотов. Соотношение сваебойных дизельных молотов к гидравлическим 80% к 20%.

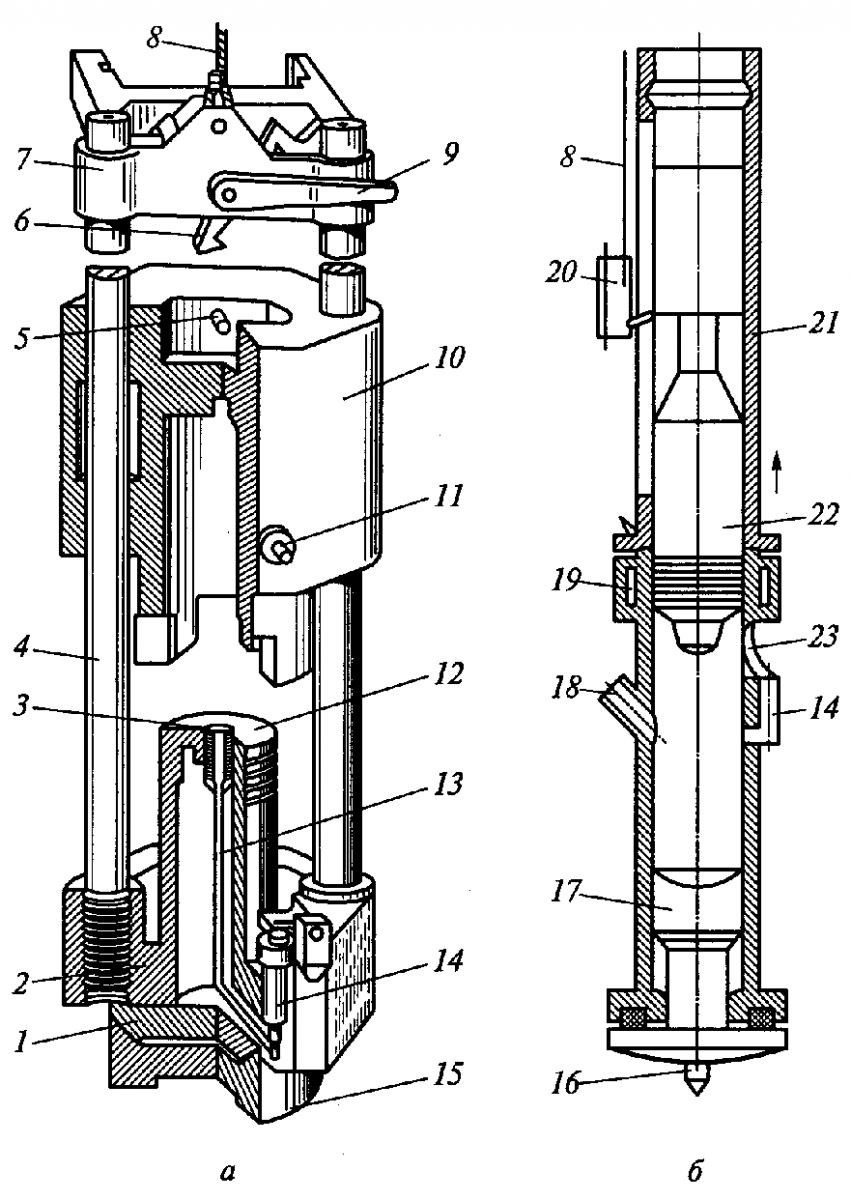

а) штанговый: 1 - сферическая пята; 2 - основание штанги; 3 -форсунка; 4 - направляющая штанга; 5 - палец ударной части; 6 - крюк;

7 - траверса; 8 - канат лебедки копра; 9 - рычаг; 10 - цилиндр - ударная часть молота; 11 - фиксатор; 12 - поршень; 13 - топливно-подающий канал поршня; 14 - рычаг топливного насоса; 15 - надголовник.

б) трубчатый: 8 - канат; 14 - топливный насос; 16 - центрирую­щий фиксатор; 17 - шабот; 18 - топливно-подающий канал поршня; 19 - топливный бак; 20 - устройство для канатной подвески ("кошка"); 21 -направляющий цилиндр



Аналогично России сваебойные молота применяют и в некоторых странах Европы (Нидерланды, Германия, Великобритания, Финляндия), США а также в странах Юго-Восточной Азии. Мировое соотношение применяемых сваебойных дизельных молотов к гидравлическим обратная (20% дизельные, механические и электрические, 80% гидравлические молота и вибропогружатели).

По принципу использования энергии привода различают молоты простого и двойного действия. В молотах простого действия энергия привода (пар или сжатый воздух, газы, образующиеся при сгорании топлива, электроэнергия) необходима только для подъема ударной части, а падение ее совершается под действием собственного веса. В молотах двойного действия энергия привода идет и на движение ударной части вниз, увеличивая ее скорость и, следовательно, силу удара. К молотам простого действия относятся механические, дизельные и паровоздушные одиночного действия; к молотам двойного действия — гидравлические молота двойного действия.

Главным определяющим параметром молотов простого действия является потенциальная энергия удара определяемая массой ударной части и высотой падения, молотов двойного действия — кинетическая энергия удара определяемая массой ударной части и предударной скоростью движения ударной части сваебойного молота. Формула расчетной энергии удара молота приведена в ГОСТ 31555-2012
